碳纖維管在制造和使用過程中，會出現缺陷與損壞的問題，如空隙較大、雜質較多等，這也意味著該碳纖維管無法正常工作了，需要及時更換。通過對這些碳纖維管的檢測，及時發現病灶，才能對后續生產和使用作出及時調整，智上新材料帶你了解一下碳纖維管無損檢測的3種方式。

碳纖維管無損檢測的3種方式

    碳纖維管常見問題匯總

    碳纖維管在實際使用中經常會出現的問題包括但不限于空隙大、雜質多、纖維卷曲、富脂、貧脂、分層、裂紋、松散、纖維體積百分比超差、纖維/基體界面結合不充分、鋪層搭接過多、氣泡較多、脫粘等，出現這些問題，說明碳纖維廠家的制作環節出了問題，或者碳纖維管應用的場景并不適合。

    3種無損檢查碳纖維管的方法

碳纖維管無損檢測的3種方式

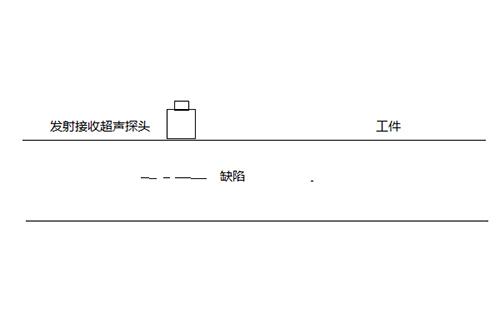

    1、超聲脈沖反射法：該方式是廣泛用于材料探傷的常用方法，也是最早用于復合材料無損評價的方法之一。它主要是利用材料本身或缺陷的聲學性能對超聲波傳播的影響，來檢測材料內部和表面的缺陷，如氣泡、分層、裂紋、脫粘。

    由于缺陷的存在，超聲波信號在缺陷處被反射（或散射），造成超聲反射信號的出現，缺陷波在信號發射波與反射波之間出現的，根據超聲反射信號幅度，檢測材料內部缺陷。這種方法能夠檢測出符合材料中的裂紋、脫粘、空隙、分層等缺陷。但是通常的超聲脈沖反射法對材料進行無損檢測時，存在檢測盲區，檢測盲區的大小由探傷系統發射的超聲脈沖寬度決定，減小超聲脈沖寬度是減少檢測盲區的最有效方法。

碳纖維管無損檢測的3種方式

    2、超聲脈沖透射法：超聲脈沖透射法與超聲脈沖反射法基本相同。由于超聲波在缺陷處被反射或散射，造成超聲穿透信號的能量衰減。而后根據超聲穿透信號幅度檢測材料的內部缺陷。這種方法對復合材料中貧膠疏松等缺陷有良好的檢測效果。

    超聲脈沖反射法和超聲脈沖透射法是目前應用最廣泛的復合材料無損檢測方法。這兩種方法對分層、裂紋、疏松、樹脂集聚、纖維集聚等復合材料的主要宏觀缺陷有較高的檢測靈敏度和可靠性。

碳纖維管無損檢測的3種方式

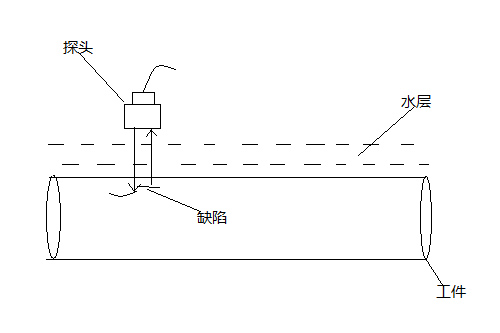

    3、超聲脈沖水浸法：由于管材表面曲率較大，實驗室所有低頻率探頭直徑最小的為25mm，直接接觸法耦合極差，回波較低，雜波多，無法確定缺陷，因此不能使用直接接觸法檢測工件；通過實驗，得知透射法能有效檢測出分層等平行于表面的面積型缺陷，但是透射法只能檢測端口部分位置，對于管材內部由于探頭無法深入內部，故不能檢測，所以不適用透射法?？梢圆捎盟z測，這樣就能有效解決耦合較差的問題，且探頭直徑大對檢測結果無影響。

    以上的3種檢測方法都是基于超聲波原理，在細節上有所區別，可針對不同種類的碳纖維管和不同的缺陷類型進行有效檢測?？萍荚诓粩噙M(jìn)步，不排除已經出現了更加先進的檢測方式，相信檢查技術的上升可以有效的促進制作技術的進步。
