碳纖維輥在工業生產中的重要性越來越高，印刷、造紙、紡織等傳統行業里已經有很多廠家將鋼棍替換為碳纖維輥了。碳纖維輥的重量輕、強度高、耐用性強，所以深受工業企業的青睞。智上新材料帶你走進碳纖維輥的制作車間，看看碳纖維輥是如何加工出來的。

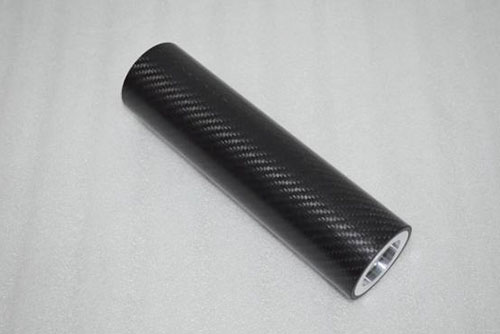

碳纖維輥加工工藝分為這3步

    纖維輥加工工藝分為這3步

    1、毛坯的制備

    碳纖維輥軸通常以纏繞成型工藝制成的碳纖維管材為毛坯。碳纖維纏繞成型工藝是將浸過樹脂膠液的連續纖維（或布帶、預浸紗）按照一定規律纏繞到芯模上，然后經固化、脫模，獲得制品。

    根據纖維纏繞成型時樹脂基體的物理化學狀態不同，分為干法纏繞、濕法纏繞和半干法纏繞三種。干法纏繞是采用經過預浸膠處理的預浸紗或帶，在纏繞機上經加熱軟化至粘流態后纏繞到芯模上；濕法纏繞是將纖維集束（紗式帶）浸膠后，在張力控制下直接纏繞到芯模上；半干法纏繞是纖維浸膠后，在纏繞至芯模的途中，增加一套烘干設備，將浸膠紗中的溶劑除去，與干法相比，省卻了預浸膠工序和設備，與濕法相比，可使制品中的氣泡含量降低。三種纏繞方法中，以濕法纏繞應用最為普遍，干法纏繞僅用于高性能、高精度的尖端技術領域。

    使用纏繞成型工藝的碳纖維管能夠按產品的受力狀況設計纏繞規律，充分發揮出纖維的強度，在重量上與同體積、同壓力的金屬管材相比，重量可減輕40%—60%。目前，這種工藝已實現機械化和自動化生產，產品質量穩定，精確、勞動生產率高，可制作成不同長度、直徑和壁厚的碳纖維管材。

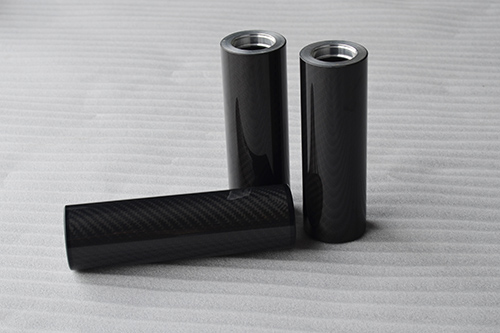

碳纖維輥加工工藝分為這3步

    2、外圓和斷面的處理

    對碳纖維輥的外圓和斷面的加工，在程序上的劃分極為細致，有粗車、半精車、精車、粗磨、精磨、研磨、超精加工、精細車等，各程序在經濟精度與表面粗糙度上實現的指標各不相同。下面將碳纖維輥軸外圓和斷面的加工概括為三個階段：

    粗加工階段：主要是高效率地去除各種加工表面上的大部分余量，并為半精加工提供基準。粗加工盡量在功率大、精度低、生產率高的機床上進行，以充分發揮設備潛力、提高生產效率。該階段需及時發現和處理毛坯缺陷，及時糾正上道工序的位置誤差，如彎曲、位移、偏心、偏斜、不平行、不垂直等。如誤差不能糾正則打標記作廢，以免繼續加工浪費工時。

    半精加工階段：完成次要表面的加工，并為主要表面的精加工作準備。通過人工清洗、仔細檢查表面發現問題，如氣孔、白點、凹坑等，對由生產過程中樹脂分布不均造成的瑕疵進行及時修補或處理。

    精加工階段：使用精度較高的車床和磨床對輥體表面進行光整加工，從工件上切除多余的樹脂層，對輥軸兩端的鋁合金件進行打磨，提高工件表面光潔度和整體均勻度，保證形位公差如圓度、圓柱度和直線度等要素都符合圖紙要求，并根據動平衡測試數據，調整精加工的方向和力度。

碳纖維輥加工工藝分為這3步

    3、表面處理

    碳纖維輥軸最常見的表面處理方式就是噴漆，而且噴漆的環節要不斷穿插在上述的粗、精加工程序之中，一般會按照噴漆（第一遍）、粗磨、噴漆（第二遍）、粗磨、精車、精磨這樣的順序進行。

    在噴漆過程中，需要使用金屬螺絲扣將碳纖維輥軸兩端固定在金屬輥軸內芯上，通過自動化噴漆設備加上手動操作來完成。油漆噴涂后要經過15～20分鐘的流平后再進入烘干房烘干。初噴的油漆表層起伏不平，富含揮發份，流動性強，經過一定時間的靜置，油漆表層經過微流動而變得平滑，整層內的揮發成分得以大量、均勻地?fù)]發，能防止油漆氣泡、流走變形。經過油漆流平后的碳纖維輥再根據產品的實際情況進行不同溫度、不同時間的烘烤。由于碳纖維輥軸在精度上要求非常高，任何細小的塵埃都有可能造成較為明顯的影響，因此整個噴漆和流平過程需要在無塵室中進行。

    碳纖維輥的制作工藝與管材相似，尺寸較大的碳纖維輥在交付前需要做動平衡測試，防止重量不均勻造成高速轉動時發生抖動的情況，避免因此出現的生產事故。碳纖維輥的加工難度不算高，即便是定制加工，只要出具設計圖，長度、直徑和厚度不超出范圍，智上新材料是可以承接生產的。
